シリアルインターフェース７セグメントLED表示基板


「CKL11S01」の特徴

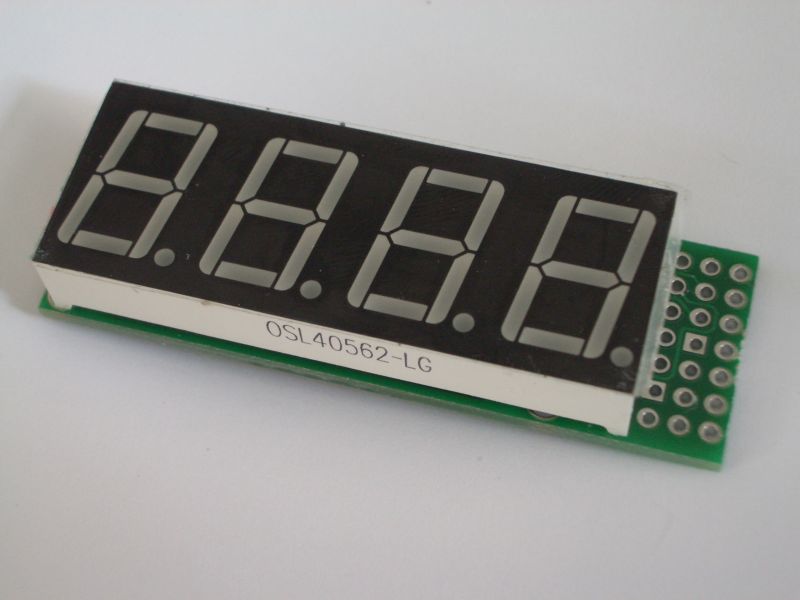

４桁の７セグメントＬＥＤ専用の表示基板です。
シリアルでデータを送るだけで簡単に表示ができます。

20x60mmのコンパクトなサイズ！！
MOSFETによるダイナミックドライブ回路で、明るく安定した点灯
コントローラーにはCYPRESSのPSoCを使用
MiniProgでファームウェア書き換え可能！！

使用例

ワンチップマイコンで制御
回路例

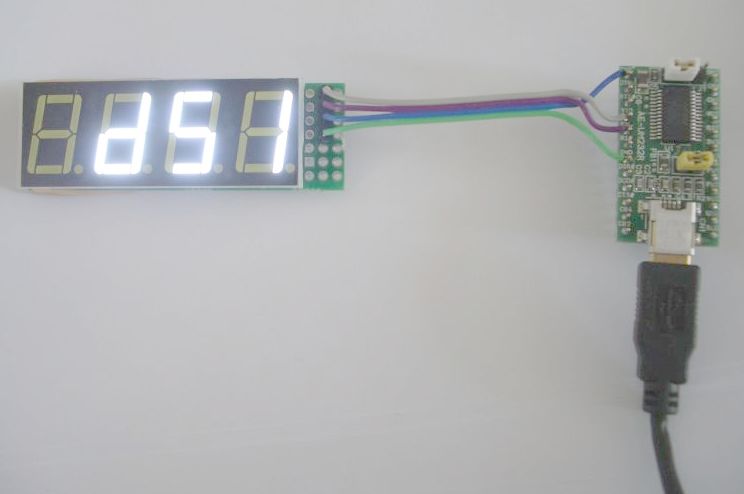

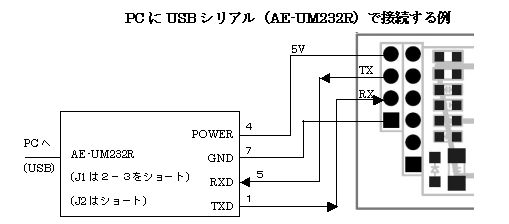

シリアルＵＳＢ変換を使用してＰＣに接続（クリックで拡大表示）

回路例

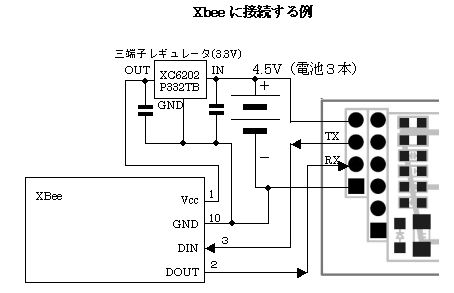

XBeeに接続して、ワイアレスディスプレイ（クリックで拡大表示）

回路例

表示サンプル

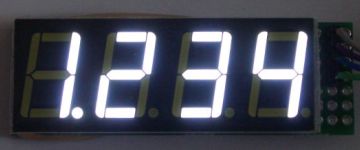

白1.234

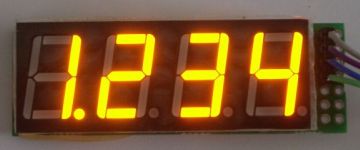

黄1.234

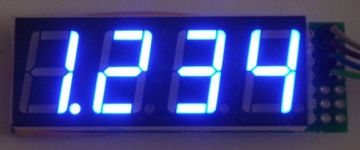

青1.234

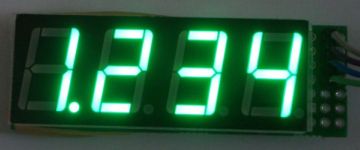

緑1.234

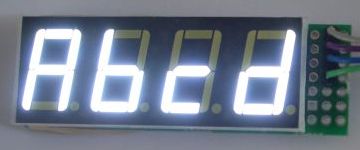

ABCD

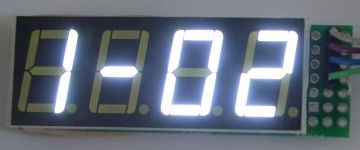

1-02

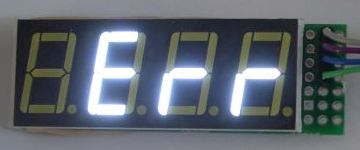

ERR

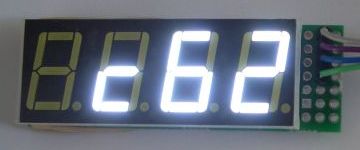

C62

簡単制御
シリアルインターフェースで簡単に制御できます。
数字を送信するだけ（数字＋改行コード）で表示ができます。
ハイパーターミナルでもＯＫ！

多彩な表示
数字以外にも、アルファベットの表示ができます。
（ただし、実際のアルファベットには見えない文字もあります。）

ダウンロード
  • 取扱説明書

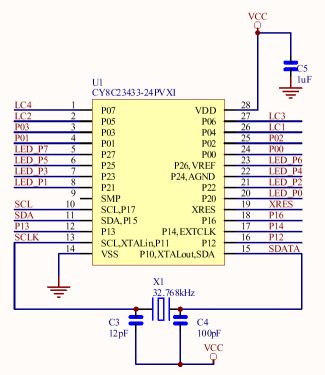

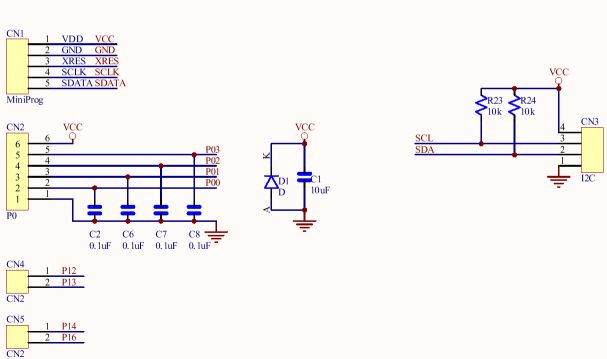

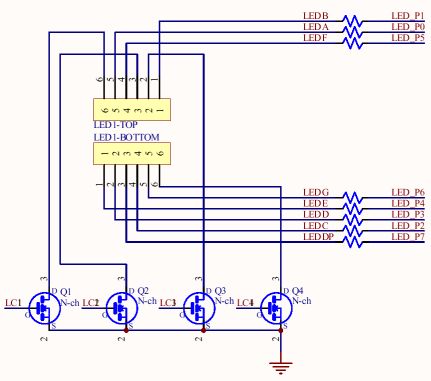

  • 回路図　メイン　ＬＥＤ部分　ＩＦ
  • プロジェクトファイル
  • ファーム（HEXファイル）Ver.002

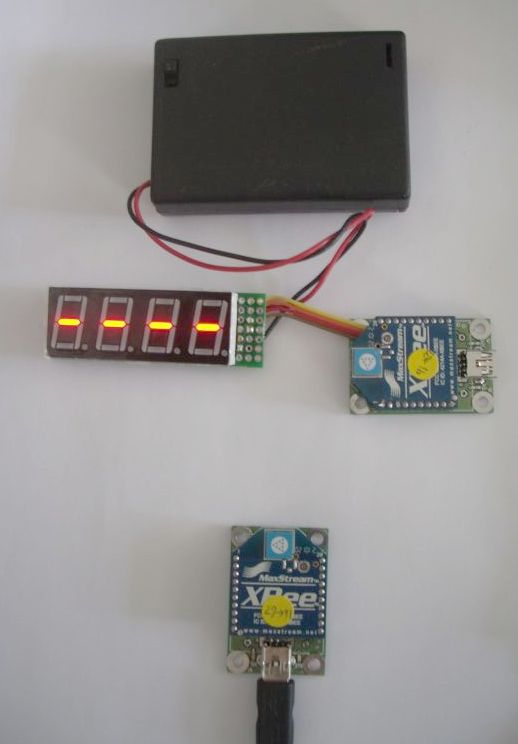

    XBeeをつないで遠隔表示実験をしてみました。
    （送信側は映っていません）


    ※回路・ファームウェア等は、改良のため予告なく変更になる場合があります。
