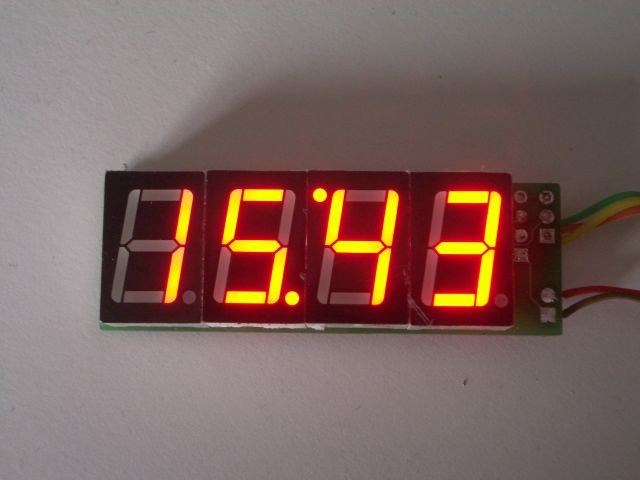

デジタル時計

PSoCを使ったデジタル時計です。
３２ｋＨｚの時計用水晶を使用、７セグメントＬＥＤ４桁表示、
スイッチ２個だけのシンプルな時計です。

デジタル時計

特徴
・水晶発振子使用（32.768kHz）
・２４時間表示、時、分のみ表示（秒は表示しません）
・時間合わせにスイッチ２個使用（進む・戻るボタンのみ）
・電源５Ｖ

使い方
電源５Ｖを接続した直後は「----」表示となります。
進む・戻るボタンで時間を調整してください。
時間を調整すると、秒は０にリセットされ、
時刻表示が開始されます。

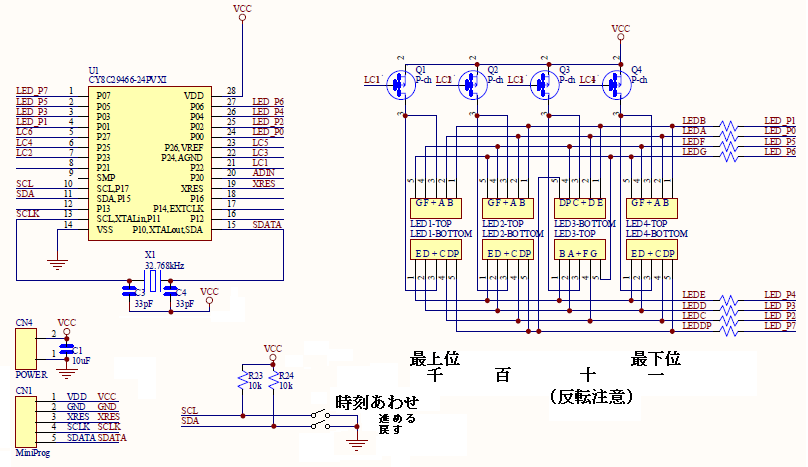

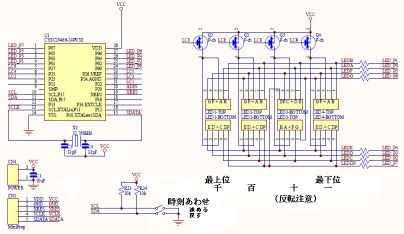

回路

※クリックで拡大表示します。

解説
ＬＥＤのドットをコロンとして使うために、十の位のＬＥＤをさかさまにしています。
消費電流は、ＬＥＤを接続しているのでそれなりに食います。
ＬＥＤへの抵抗を１ｋΩ程度とすると、２０～３０ｍＡ程度になると思います。
電源は５Ｖです。

プログラムの要点
モジュールをそのまま使っているだけで、特にひねりもありませんが、
いくつか注意すべき点があります。

・水晶を使う場合は、コンデンサーを通して電源＋側へ！！
　水晶を使う場合、プロジェクトの設定は、下記のようにします。
　　　・Global Resourcesにて
　　　　32K_SelectをExternalに設定
　　　　PLL_ModeをExt Lockに設定
　　　・P10,P11をそれぞれ「XtalOut」「XtalIn」に設定
　　　　（ピンをクリック、Selectで選択）
　　　※P10,P11に32.768kHzの水晶を接続、22pF程度のコンデンサーを
　　　通してVDD側につなぐ（ＧＮＤ側に接続すると正確な時間にならない）。
　　　※回路図では33pFになっています。回路と水晶の特性をみて決めるべきでしょう。
・MiniProgを接続したままでは、正確な時間が得られません！
　書き込みポートと水晶の接続ピンが一部共用になっているので、
　実行するときはMiniProgを抜かないと正確な時間になりません。
・ＬＥＤの向きに注意！！！
　この回路図では、１０の位の７セグメントＬＥＤをさかさまに
　接続するようになっています。
・ＬＥＤの上位・下位について
　ＬＣ１が上位、ＬＣ４が下位になります。
　回路図では、少し見づらいですが、左側（時の上の位）がＬＣ１で、
　一番右側（分の一の位）がＬＣ４です。
・コモンについて
　ＰｃｈのＭＯＳＦＥＴを使用しています。ＭＯＳＦＥＴは、入力
　インピーダンスが高いので、ＩＣの出力にそのまま接続できます。
　ＦＥＴではなく、普通のＰＮＰトランジスタ（2SA1015等）を使用
　する場合は、Ｓ→Ｅ、Ｇ→Ｂ、Ｄ→Ｃとして接続しますが、
　必ずベース（Ｂ）に電流制限のため数ｋΩ程度の抵抗を入れてください。

プロジェクト一式

PSoCサンプルプログラム（時間表示）

時計の元になったプログラムです（CY8C29466用）
秒をカウントして表示するだけのプログラムです。
モジュールの使い方・水晶の動作を確認するだけなら、
こちらのほうがシンプルでわかりやすいかも。
