7セグメントLED表示 気圧計


「CKL11P」
気圧計用のファームウェア登場!!
大気圧センサー「MPL115A1」を接続して、気圧の表示ができます。
明るく見やすいデジタル気圧計です!!
※表示基板は、シリアルインターフェース7セグメントLED表示基板
(CKL11S01)と同じものです。(これに気圧計ファームを入れてます)

使用例

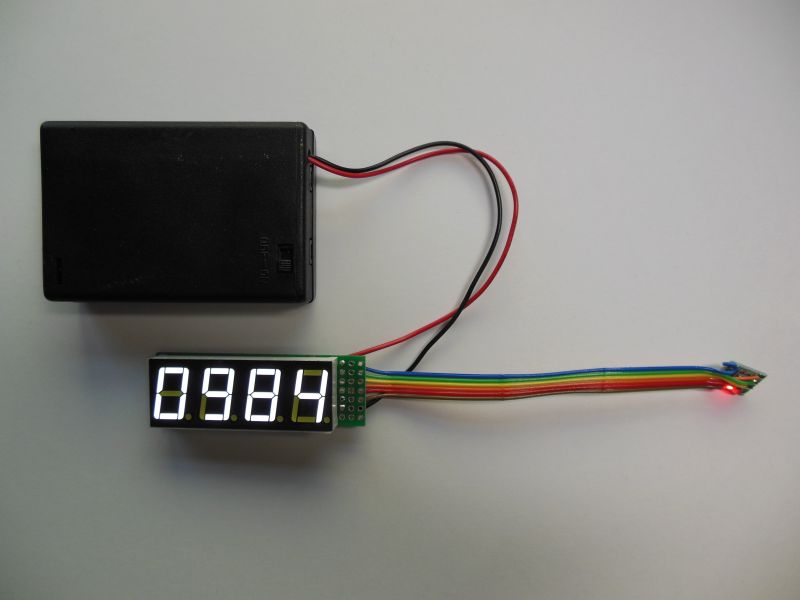

電池とセンサーを接続するだけで気圧計になります。

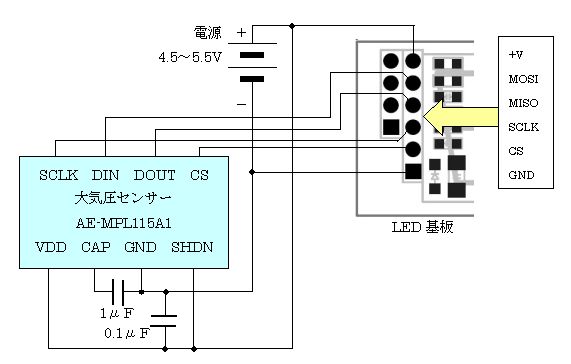

回路図

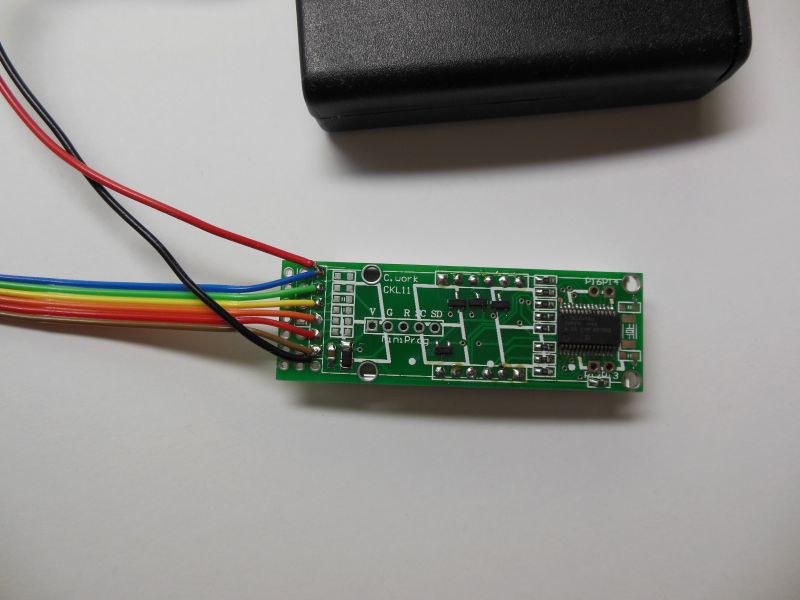

センサーと電源をつなぐだけ!!基板裏面写真(クリックで拡大表示)

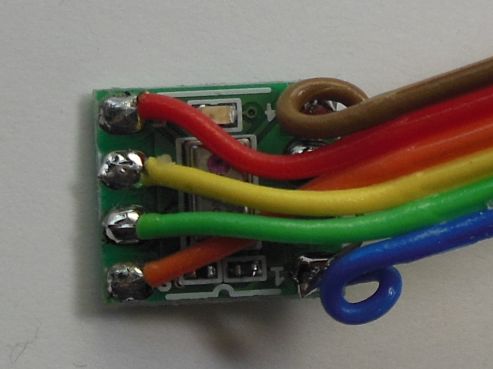

大気圧センサー(クリックで拡大表示)

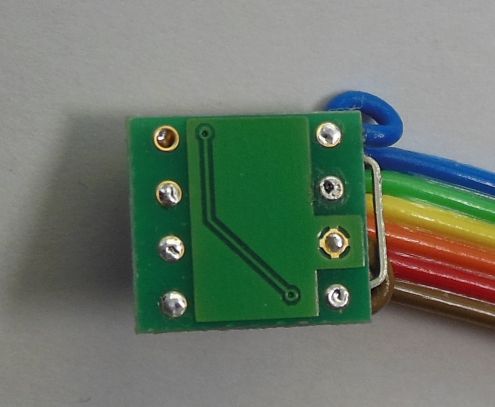

大気圧センサー裏面(クリックで拡大表示)

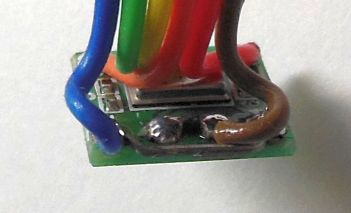

大気圧センサー横(クリックで拡大表示)

※大気圧センサーは、秋月さんの基板「AE-MPL115A1-V2」を使っています。

製作は簡単
基板に、電池ボックスと大気圧センサーをつなぐだけ!!
電源を入れれば大気圧を表示します(起動時は数十秒かかります)。

測定気圧範囲・分解能・精度
測定気圧範囲:50hPa〜1150hPa
分解能:1.5hPa
精度:±10hPa


ダウンロード
  • 取扱説明書
  • 気圧計ファーム(HEXファイル)Ver.001

    ※回路・ファームウェア等は、改良のため予告なく変更になる場合があります。


    こだわるところにはこだわって、さまざまな製品開発をめざしています。
    ご購入はこちら→桜パーツ ※近日販売予定!!
